對于中性點不接地的10kv系統，值班人員經常會遇到三相對地電壓表不平衡的情況。如果對此認識不足，不但找不到問題的所在，而且還因?qū)ふ夜收蠒r(shí)間太長而造成事故的擴大，導致用戶供電的中斷。

(1)正常運行時的電壓不平衡現象。

1)當線路發生單相金屬性接地。二健全相的對地電壓由相電壓升至線電壓，這就產生了中性點的位移。中性點位移電壓的方向與接地相電壓相反，大小相等。
如果用重合閘對線路進行試?yán)埃瑧?yīng)對站內的TV的高、低壓熔絲進行檢査，以免造成用戶不必要的損失。

2)系統發生諧振。系統發生諧振時，可能引發TV的三相對地電壓的不平衡。此時,10kV對地電壓表反應一相、二相或三相對地電壓的升髙，或伴隨著表計的低頻擺動，并在TV的開口三角產生較大幅值的電壓，并發出接地信號。

3)電壓互感器（TV）高壓辦絲熔斷。表計所反映的是熔斷相電壓下降，但不為零。因?yàn)槿蹟嘞嗟蔫F心里尚有磁通，會有一定的感應電壓，其他二相對地電壓為正常。由于斷相造成三相電壓的不平衡，在開口三角處也應反映出不平衡的零序電壓，也能發出接地信號。如A相熔絲熔斷，此時零序電壓所反映出的電壓值為100/3>30V。30V為零序電壓繼電器啟動電壓，發出接地信號。

4)電壓互感器（TV）低壓溶絲熔斷表計所反映的是熔斷相電壓為零，其他一相對地電壓正常。因高壓三相對地電壓是平衡的，所以在開口三角處也反映不出零序電壓。接地不會發信號。

5)主變壓器送空載母線時發生“某段母線接地”光字牌亮， 瞀鈴響，中央信號屏顯示對地電壓一相降低，二相升高。站內無接地現象。這類現象只需送一條出線，接地就消失。這類現象大多系髙壓側斷路器合闡時三相非同期所致。

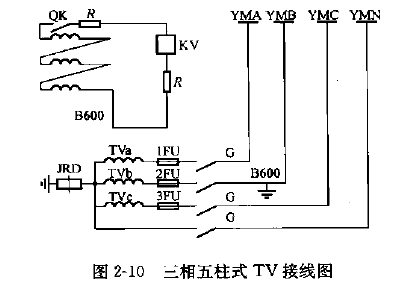

(2) TV中性點擊穿保險擊穿后出現不平衡現象。變電站一般采用三相五柱式電壓互感器組成絕緣監視裝晉，如圖2-10 所示。

一次側發生單相接地時，接于接地相的TV高壓繞組被短路，對于該相的二次繞組輸出的電壓等于零，開口三角繞組便有不平衡電壓輸出，接地信號繼電器勵磁，絕緣監視裝置發出接地信號。一般情況下，該裝置能正確的發現一次側的故障和正確判別發生故障的相別。但有時也會發出錯誤的信號，并造成虛假的接地信號。例如，某變電站值班人員發現10kv母線有接地現象，UA=6.1kV, UB=0，UC = 6. 2kV,向調度匯報后，按現場 運行規程規定的拉閘順序，對出線逐條試?yán)?，接地未消除。檢査TV,發現B相卨、低壓熔絲均熔斷。更換熔絲后，A相對地電壓為10.4kV, B相對地電壓為OkV，C相對地電壓10. 5kV。再檢査主變壓器、站變壓器、TV等母線設備均無問題。

從圖2-10接線可見，TV的二次側中性點是經JRD擊穿保險接地，二次的b相固定（在接線端子B600處）接地。從故障現象可知第一次電壓不平衡（即UA=6.lkV, UB=0,Uc=6.2kV,)時，這種現象應是低壓b相熔絲熔斷或髙、低壓b相熔絲同時熔斷。檢查的情況是如上所述。在對JRD擊穿保險進行檢,發現它已被擊穿使得二次b相短路，并引發商壓B相熔絲熔斷第二次史換保險后，A相對地電壓為10.5kV，B相對地電壓為OkV，C相對地電壓為10.6kVA是一明顯的接地 現象，拉開所有出線，信號還是未能消除。母線及TV也沒有接地，考慮到TV二次側b相曾有過短路，且接地的b相與地同電位，所以b相的端電壓為0,故b相的輸出也為0。一次側沒有接地的可能。因此，二次繞組還有零序電流互感器并在鐵心里產生零序磁通，使A、C相電壓升為線電壓。當取FJRD后，中性點接地也即消失，二次系統恢復正常。
