高電阻與消弧線圈并聯可充分發揮各自優勢，達到正確選線、降低過電壓倍數和消諧的效果。

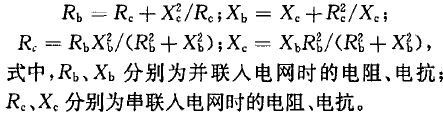

高電阻并聯自動調諧消弧線圈主要由接地變、700歐姆電阻、自動跟蹤補償消弧線圈、檢測器和控制器等組成。在測量系統Ic時一般利用消弧線圈中的電感和串聯電阻計量，本方案由于電阻與電抗并聯故需換算，中性點的電阻與電抗器用串聯或并聯方式接入電網，見圖1。其換算關系為

由于電阻與電抗并聯，等值于電阻與電抗的串聯，因此,即使在全補償狀態下也不會產生串聯諧振。但為保證設備安全運行,一般要求消弧線圈脫諧度不宜過小,防止在諧振狀態下使電阻長期通流發熱而燒毀電阻。

由于自動調諧消弧線圈一般調諧可保證殘流<4A,電阻電流9A,因此接地電流>10A。此方式可保證熄弧和降低過電壓的幅值，同時又能正確選線，是有較前途的一項技術。有的單位采用中電阻選線，因電阻電流>50A，雖能正確選線,但易產生電弧重燃和過電壓。
